UL인증에 따른 전면간판 설치
미국의 전면간판은 UL인증에 따라 제작되어야 설치할 수 있다. 특히 UL인증에 있어 중요한 것은 바로 '안전성'. 따라서 간판 내부 모든 전선, 안정기, 소켓 등이 UL에서 인증하는 인증제품을 사용해야만 간판 자체를 달 수 있다.
전면간판은 모든 이가 알고 있듯이, 박스형 간판으로 점포상단에 위치하거나 벽면에 위치하는 간판이다. 간판이 시공되는 위치나 상황에 따라 시공법이 여러 가지로 바뀔 수 있고 제작방법도 여러 가지 각도로 바뀔 수 있겠지만 가장 평범한 방식의 제작방법을 소개하려한다.
광고물 관련 법규, 숙지해야
현 지역 간판시공제작법규에 따르면 보통 시정부나 주정부마다 다르지만, 벽면 10% 정도의 면적을 사용할 수 있다. 즉 현재 이미 입주해있는 타 업주의 간판이 전체 건물의 7% 면적을 차지하고 있다면 새로운 광고주가 사용할 수 있는 면적의 한계치는 3%가 되는 것이다.
그러나 각 시정부나 주정부의 광고물 관련 법규가 달라 지역의 법 내용을 먼저 확인할 필요가 있다. 간판 허용 면적을 전체 면적의 12%에서 15%까지 제한하는 곳이 있는가 하면, 간판의 개수를 제한한 곳도 있고, 건물이 포함하고 있는 상점의 개수와 비례하여 크기 또는 개수를 제한한 곳도 있다. 따라서 동업종의 간판 제작사들은 대부분의 법규를 미리 알아야 디자인 자체를 할 수 있다.
그리고 알아두어야 할 것은 미국 내 대부분의 모든 전기제품(필자가 있는 오르곤(OREGON) 주에서는 상업, 공업지역의 모든 전기제품)은 UL인증을 받아야 한다는 것이다. 특히 간판도 전기제품으로 취급되어 간판 자체의 UL인증이 필수적이다.
UL인증에 중요한 것은 간판 내부 모든 전선, 안정기, 소켓, 콘도잇 등이 UL에서 인정하는 인증제품을 사용해야만 간판자체의 인증이 통과된다.
Illuminated Cabinet Box
'Illuminated Cabinet Box'란 글 그대로 빛이 통과되는 통상자를 뜻한다. 이는 간판의 종류가 아니라, 내부에 광원을 장착하고 전면에 아크릴 또는 플렉스를 이용, 표현하고자 하는 형태나 색색의 상호를 적용하는 프레임이라 말할 수 있다.

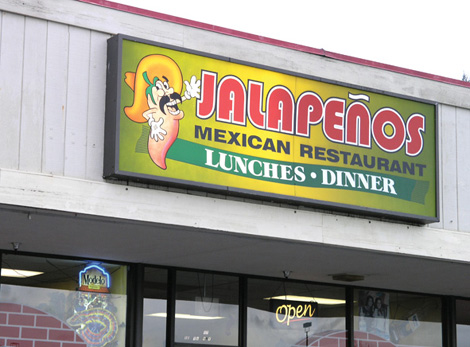

특히 미국의 전면간판은 Illuminated Cabinet Box를 사용한, 보통 정사각형 알루미늄이나 철제박스에 형광등을 넣어 점포의 벽면에 부착하는 방식이 가장 많이 사용되고 있다. Illuminated Cabinet Box의 구성요소는 크게 스킨(외장), 소켓, 안정기, 스위치, 그리고 전선과 스위치로 구성된다.
일단 알루미늄 철판을 하나하나 접어서 작은 사인을 만들어보자. 가장 원시적인 예라고 할 수도 있지만 가장 기본적인 작업이기도하다. 알루미늄은 애초부터 페인트 도장이 되어있는 철판을 사용한다. 물론 이 철판은 간판용으로 대부분의 사인자재상에서 판매하는 것이다.
미국에서는 이렇게 사인용으로 만들어진 알루미늄이나 아크릴 등을 'Sign Grade'라고 부르고 있다. 일단 벤딩기(bender)를 이용해서 원하는 사이즈로 외각을 접고 각 곳을 리베팅으로 결속한다. 내부에는 알루미늄이나 철근을 이용하여 구조를 구성한다.
한국에서는 많은 간판을 대부분 용접으로 접합하고 있는 것을 보았다. 그러나 미국에서는 용접 대신 보통 리베팅으로 마감하는데 이는 나중에 불량부품 등을 교체할 수 있도록 하기 위해서다.
형광등 방수효과 있는 사인용 제품 사용
내부구성은 사이즈에 맞는 형광등의 구비작업부터 시작해야 한다. 미국에서는 한국과 다르게 여러 가지 종류의 형광등을 구비하고 있다. 가장 작은 것은 2피트에서부터 10피트까지 제품이 출시되고 있으며 경우에 따라 18인치에서 10피트 형광등을 주문해서 사용하기도 한다. 제작상 8피트의 사인물을 만들 경우 외각의 사이즈가 8피트라면 형광등이 더 클 수 없으므로 8피트(96인치) 보다 약 3인치 작게, 즉 93인치로 제품이 출시된다.
이는 대부분의 경우 간판의 트림 (Trim)을 1.5인치로 제작하기 때문에 양쪽을 감안해 3인치를 작게 만들어 출시하는 것이다. 그러나 가끔 형광등을 정확히 96인치로 만들고 간판자체를 99인치로 만들어 제작하기도 한다.
특히 형광등은 간판용으로 양쪽 끝이 고무로 처리돼 방수효과가 있는 제품을 사용한다.
또 형광등 빛은 가정에서 사용하고 있는 형광등과 다르게 빛이 퍼지지 않고 다만 빛을 환하게 하여, 조명용이라기보다 사인용에 적합하게 제작되어 나온다. 물론 이 형광등도 UL에서 인증을 받은 제품을 사용해야 한다.
소켓, 스프링방식으로 양쪽에 끼워
형광등을 꽂아 넣을 수 있는 소켓은 보통의 경우, 양쪽에 길게 소켓을 집어넣을 수 있는 통로를 만들고 양쪽의 소켓통로와 중간부분에 위치한 안정기 사이에 들어가 있는 알루미늄 호스 안에 전선을 넣어, 외부적으로 아크릴이나 플렉스를 제거한 상태에서 전선이 전혀 보이지 않게 만들어야 한다. 이는 혹시라도 있을지 모르는 빗물이나 다른 이물질로부터 전선을 보호하기 위한 장치다.
소켓은 암수로 구분되는데 가끔 수소켓을 두 개 사용하기도 한다. 수소켓은 스프링이 있어 유압이 가능하며 한국의 형광등과 달리 틈에 끼워 넣어 돌리는 방식이나 양 끝에 소켓을 끼워 형광등 자체를 고정하는 방식이 아니라, 소켓에 형광등을 끼워 고정하는 방식으로 제작한다.
또 방수효과를 위해 양끝을 고무로 처리한 형광등을 사용하기 때문에 이런 스프링방식으로 양쪽에 끼워 넣는 형식의 소켓을 가지고 간판을 제작하는 것이다. 소켓은 방식에 따라 툼스톤(Tombstone) 방식과 푸시 방식 두 종류가 있으며, 푸시는 말 그대로 눌러 사용하는 방식이고 툼스톤은 모양이 비석모양을 하고 있다고 해서 지어진 이름이다.
